Циркуляційний насос Wilo Yonos MAXO 30/0,5-10 PN10

Wilo Yonos MAXO 30/0,5-10 PN 10 - електронний циркуляційний насос з мокрим ротором, призначений для роботи в системах опалення, кондиціювання та інших інженерних системах, де потрібне автоматичне регулювання циркуляції теплоносія.

Насос розрахований на максимальний напір 10,9 м та продуктивність до 9,5 м³/год . Завдяки вбудованій електронній системі керування частота обертання двигуна автоматично регулюється відповідно до поточних потреб системи, що дозволяє знизити енергоспоживання порівняно з традиційними нерегульованими циркуляційними насосами.

Модель працює від однофазної мережі 230 В , має енергоефективний показник EEI ≤ 0,20 , ступінь захисту IPX4D та клас ізоляції F. Максимально допустимий робочий тиск становить 10 бар , тому насос підходить для експлуатації у більшості стандартних інженерних систем будівель.

Конструкція та особливості

Wilo Yonos MAXO 30/0,5-10 оснащений двигуном з мокрим ротором: рідина, що перекачується, одночасно виконує функцію охолодження двигуна і мастила підшипників. Така конструкція не потребує окремого обслуговування підшипникового вузла та забезпечує компактне виконання агрегату.

Корпус насоса виготовлений із сірого чавуну , робоче колесо — з PPS-GF40 , вал виконаний із нержавіючої сталі, а підшипники виготовлені із графіту.

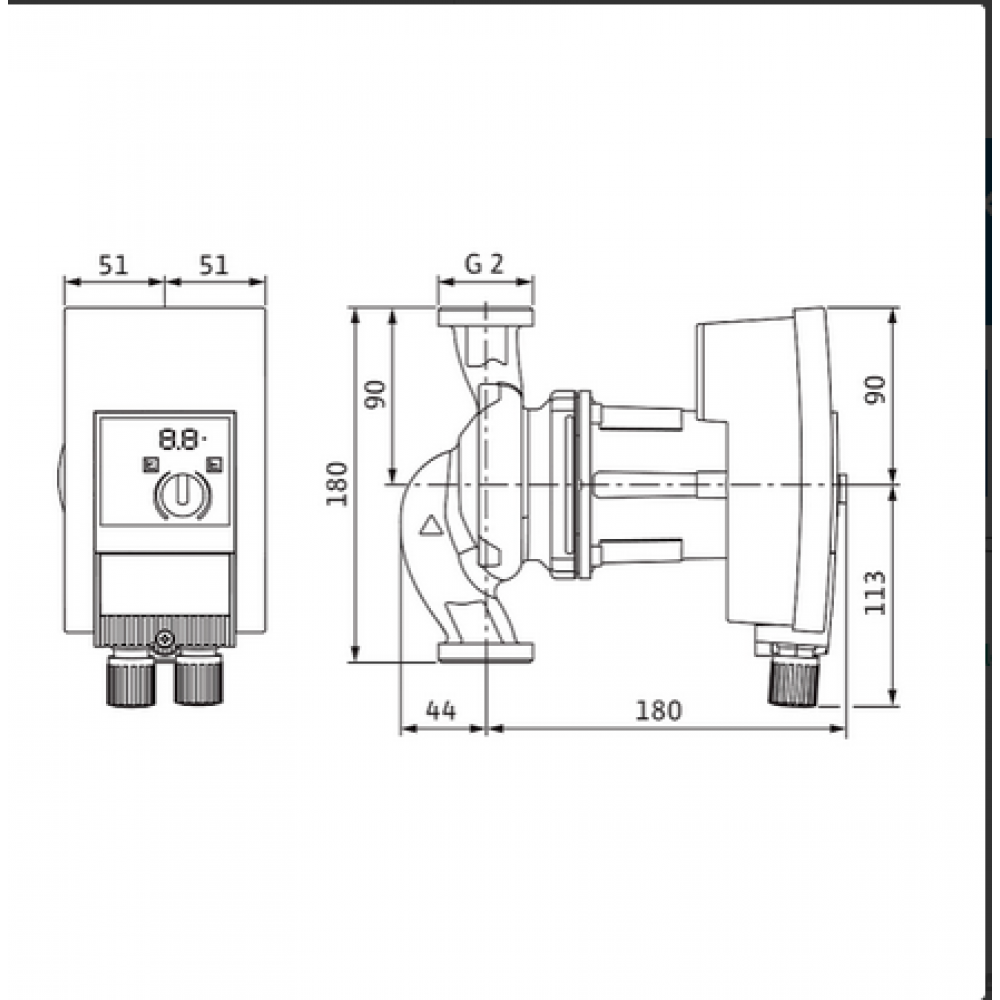

Для підключення до трубопроводу передбачено різьбове з'єднання G 2 альтернативне позначення підключення - RP 1 1/2 / DN 30 . Монтажна довжина складає 180 мм , що дозволяє встановлювати насос у відповідні стандартні ділянки трубопроводу без значної зміни обв'язки.

Робочі параметри

Максимальна продуктивність насоса становить 9,5 м3/год , максимальний напір - 10,9 м . Допустима температура робочого середовища знаходиться в діапазоні від −20 до +110 °C .

Для стабільної роботи при підвищеній температурі необхідно дотримуватись вимог щодо мінімального підпору на вході:

• при температурі середовища 50 ° C - не менше 3 м ;
• при 95 ° C - не менше 10 м ;
• при 110 ° C - не менше 16 м .

Максимальна температура навколишнього середовища становить 40 °C , мінімальна -20 °C .

Двигун та енергоспоживання

Насос оснащений електронно-комутованим енергоефективним двигуном. Діапазон регулювання швидкості становить від 1000 до 4450 об/хв .

Основні електричні параметри:

• живлення: 1230 ±10%, 50/60 Гц ;
• номінальний струм: 0,1-1,5 А ;
• номінальна потужність P2: 145 Вт ;
• споживана потужність P1: 5-190 Вт ;
• індекс енергоефективності: EEI ≤ 0,20 ;
• клас ізоляції: F ;
• ступінь захисту: IPX4D .

Електронна система керування дозволяє насосу адаптувати режим роботи до фактичного навантаження системи, що особливо актуально для сучасних систем опалення та кліматичного обладнання зі змінною витратою теплоносія.

Технічні характеристики Wilo Yonos MAXO 30/0,5-10

Застосування

Wilo Yonos MAXO 30/0,5-10 PN 10 застосовується для циркуляції теплоносія та інших допустимих рідин в інженерних системах будівель. Насос може використовуватися в системах опалення та кондиціювання, а також у різних установках, де потрібна регульована циркуляція з відносно високою продуктивністю.

Модель особливо підходить для модернізації систем, в яких необхідно замінити звичайний циркуляційний насос на більш енергоефективне обладнання з електронним регулюванням.

При підборі насоса необхідно враховувати не тільки максимальні значення напору та подачі, але й робочу точку системи, гідравлічний опір трубопроводів, температуру теплоносія та необхідний підпір на вході насоса.
