In-Line насос Wilo-Atmos GIGA-I 100/120-11/2 — 11 кВт, DN100

Wilo-Atmos GIGA-I 100/120-11/2, артикул 2219066 — одноступенчатый центробежный инлайн-насос с сухим ротором и фланцевым подключением DN 100. Модель предназначена для циркуляции и перекачивания воды в системах отопления, охлаждения, кондиционирования, теплоснабжения и других инженерных и промышленных установках.

Насос выполнен в блочной конструкции с фонарем и жестко соединенным стандартным электродвигателем. Благодаря inline-компоновке всасывающий и напорный патрубки расположены на одной оси, что позволяет устанавливать агрегат непосредственно в трубопровод без изменения общего направления движения рабочей среды.

Модель оснащена трехфазным электродвигателем мощностью 11 кВт, рассчитанным на питание 3~400 В, 50 Гц, с номинальной частотой вращения 2900 об/мин. Двигатель соответствует классу энергоэффективности IE3.

Основные особенности Wilo-Atmos GIGA-I

Wilo-Atmos GIGA-I разработан для эксплуатации в инженерных системах с повышенными требованиями к надежности, температуре рабочей среды и рабочему ресурсу насосного оборудования.

Основные особенности модели:

• одноступенчатая центробежная конструкция;
• сухой ротор;
• вертикальное inline-исполнение;
• монтаж непосредственно на трубопроводе;
• возможность фундаментного монтажа;
• трехфазный двигатель мощностью 11 кВт;
• класс энергоэффективности двигателя IE3;
• максимальное рабочее давление до 16 бар в зависимости от температуры;
• температура рабочей среды до +140 °C;
• фланцевое подключение DN 100;
• низкий уровень вибраций;
• конструкция, рассчитанная на промышленную эксплуатацию;
• торцевое механическое уплотнение;
• KTL-покрытие компонентов из серого чугуна;
• предусмотренная возможность подключения приборов измерения давления.

Конструкция и принцип работы

Wilo-Atmos GIGA-I 100/120-11/2 представляет собой одноступенчатый центробежный насос. Передача механической энергии от электродвигателя рабочему колесу обеспечивает перемещение жидкости через насос и создание необходимого давления в системе.

В конструкции используется сухой ротор: двигатель не контактирует с перекачиваемой жидкостью. Это позволяет использовать стандартный промышленный электродвигатель и обеспечивает удобство его обслуживания.

Насос выполнен по inline-схеме. Всасывающий и напорный патрубки имеют одинаковый условный проход DN 100 и расположены на одной оси. Такое исполнение особенно удобно при проектировании систем, где насос должен быть установлен непосредственно в существующую магистраль.

Рабочее колесо с пониженной склонностью к кавитации

Рабочее колесо насоса спроектировано с учетом требований к эффективной работе гидравлической части и снижению склонности к кавитационным явлениям.

При проектировании насосной системы необходимо обеспечить достаточное давление на входе в насос и соблюдать требования к условиям всасывания. Фактические допустимые параметры должны определяться с учетом температуры, давления и характеристик рабочей жидкости.

Торцевое уплотнение вала

Wilo-Atmos GIGA-I 100/120-11/2 оснащен механическим торцевым уплотнением AQ1EGG.

Стандартное исполнение рассчитано на перекачивание воды с максимальной температурой до +140 °C при соблюдении установленных ограничений по давлению.

Для водно-гликолевых смесей необходимо учитывать концентрацию гликоля и температуру рабочей среды. При повышенной концентрации гликоля или использовании других рабочих жидкостей может потребоваться другое исполнение торцевого уплотнения.

Для водно-гликолевых смесей в целом рекомендуется соответствующее исполнение S1 с подходящим торцевым уплотнением.

Рабочая температура

Диапазон температуры рабочей среды для данного исполнения составляет:

−20…+140 °C.

При этом максимально допустимое давление зависит от температуры:

• до +120 °C — до 16 бар;
• до +140 °C — до 13 бар.

Таким образом, при эксплуатации насоса с высокотемпературной жидкостью необходимо учитывать не только номинальное рабочее давление системы, но и температуру теплоносителя.

Температура окружающей среды для данной модели должна находиться в диапазоне 0…+40 °C.

Применение водно-гликолевых смесей

Насос может использоваться для перекачивания водно-гликолевых смесей, однако допустимые параметры зависят от концентрации гликоля и температуры.

При температуре до +40 °C допускается применение смеси с объемной долей гликоля 20–40 % при использовании соответствующего исполнения.

Для смесей с содержанием гликоля более 40 % и до 50 %, особенно при температуре выше +40 °C, необходимо применять подходящее торцевое уплотнение.

При использовании среды, отличающейся от воды, выбор исполнения насоса и уплотнения следует выполнять с учетом конкретного состава жидкости и условий эксплуатации.

Электродвигатель 11 кВт

Wilo-Atmos GIGA-I 100/120-11/2 оснащен стандартным трехфазным электродвигателем мощностью 11 кВт.

Основные параметры двигателя:

• мощность P2 — 11 кВт;
• питание — 3~400 В, 50 Гц;
• допустимое отклонение напряжения — ±10 %;
• номинальная частота вращения — 2900 об/мин;
• номинальный ток — 21,3 А;
• класс энергоэффективности — IE3;
• класс изоляции — F;
• степень защиты — IP55.

КПД двигателя составляет 87,6 % при 50 % нагрузки, 89,9 % при 75 % нагрузки и 91,2 % при 100 % нагрузки.

Двигатели насосов мощностью от 5,5 кВт оснащаются датчиком PTC, предназначенным для защиты электродвигателя от перегрева.

Система охлаждения и эксплуатация двигателя

Поскольку используется стандартный промышленный двигатель с сухим ротором, насосный агрегат рассчитан на эксплуатацию в составе инженерных и промышленных систем, где требуется продолжительная работа электродвигателя.

Класс защиты IP55 обеспечивает защиту двигателя от проникновения пыли в количествах, способных нарушить работу оборудования, а также от струй воды.

При монтаже необходимо обеспечить достаточную вентиляцию двигателя и свободный доступ воздуха к его охлаждающим поверхностям.

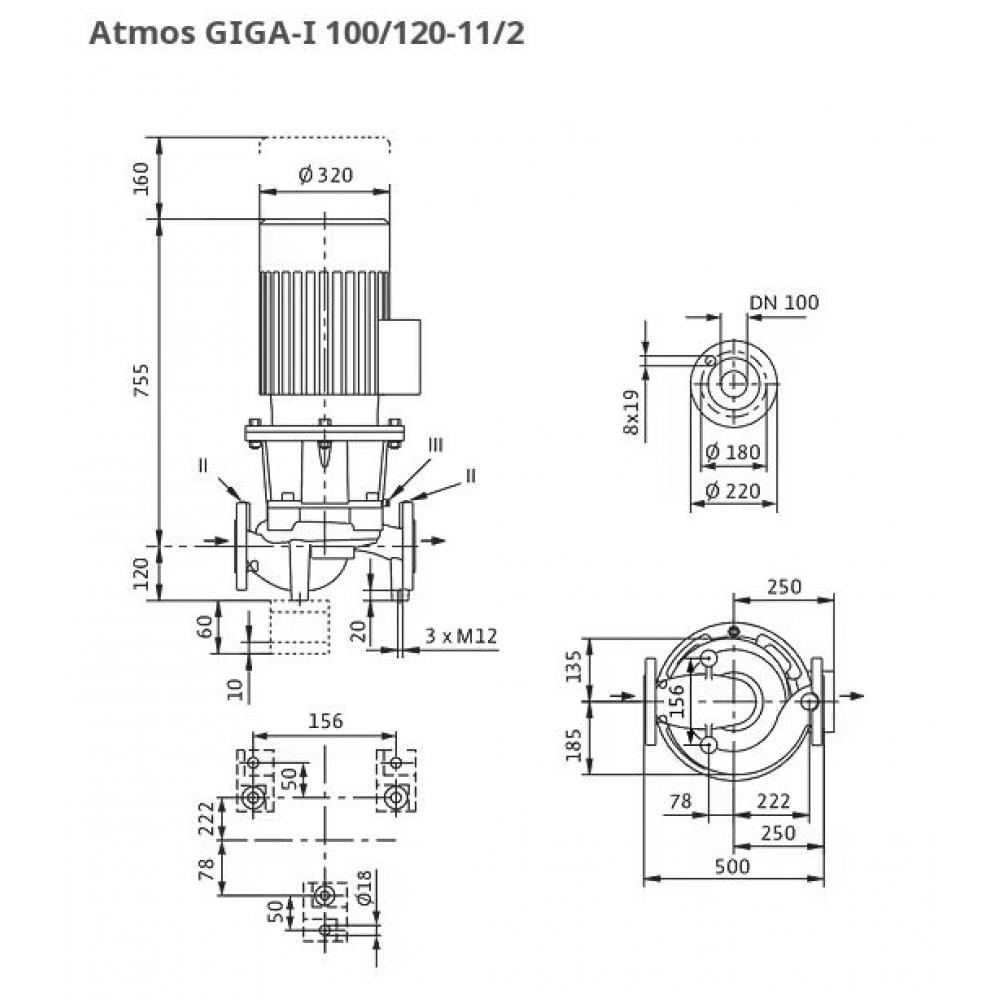

Фланцевое подключение DN 100

Модель Atmos GIGA-I 100/120-11/2 имеет:

• всасывающий патрубок — DN 100;
• напорный патрубок — DN 100.

Inline-конструкция позволяет встроить насос непосредственно в трубопровод. При необходимости оборудование также может быть установлено на фундаменте.

На фланцах предусмотрены резьбовые подключения R 1/8 для установки приборов измерения давления. Они могут использоваться для контроля давления на соответствующих участках насосной системы.

Материалы конструкции

Основные элементы насоса изготовлены из материалов, рассчитанных на промышленную эксплуатацию.

Все компоненты из серого чугуна имеют катафорезное покрытие KTL, повышающее защиту поверхности от коррозии.

Низкий уровень вибрации

Блочная конструкция насоса разработана с учетом требований к стабильной работе агрегата и снижению вибрационных нагрузок.

Низкий уровень вибрации особенно важен для крупных насосов, установленных в тепловых пунктах, котельных, системах HVAC и промышленных насосных станциях, поскольку уменьшение вибрационных воздействий снижает нагрузку на трубопроводы и монтажные элементы.

При фундаментном монтаже необходимо обеспечить жесткое и правильно выровненное основание в соответствии с требованиями производителя.

Максимальное рабочее давление

Номинальное максимальное рабочее давление для модели составляет 16 бар.

Однако для высоких температур предусмотрено снижение допустимого давления:

При проектировании системы необходимо учитывать одновременно температуру рабочей жидкости, давление и характеристики конкретного трубопровода.

Области применения

Wilo-Atmos GIGA-I 100/120-11/2 может использоваться в системах, где требуется циркуляция больших объемов жидкости и стабильная работа промышленного насосного оборудования.

Основные области применения:

• системы отопления;
• центральное теплоснабжение;
• тепловые пункты;
• котельные;
• системы охлаждения;
• кондиционирование и HVAC;
• промышленные системы циркуляции;
• технологические установки;
• системы подачи технической воды;
• промышленные насосные станции;
• системы с водно-гликолевыми теплоносителями.

Применение в системах отопления

В системах отопления насос может использоваться для циркуляции теплоносителя между источником тепла и потребителями.

Inline-конструкция особенно удобна для установки в магистральные трубопроводы котельных, тепловых пунктов и промышленных систем теплоснабжения.

При эксплуатации с горячей водой необходимо учитывать зависимость допустимого давления от температуры рабочей среды.

Применение в системах охлаждения

В системах охлаждения Wilo-Atmos GIGA-I используется для циркуляции холодной воды и соответствующих теплоносителей.

При использовании водно-гликолевых смесей необходимо учитывать увеличение вязкости и изменение гидравлических характеристик жидкости. Эти факторы следует учитывать при расчете рабочей точки насоса.

Монтаж

Благодаря inline-конструкции насос устанавливается непосредственно в трубопровод. При монтаже необходимо обеспечить:

• правильное направление движения рабочей среды;
• отсутствие чрезмерных нагрузок от трубопровода на корпус насоса;
• правильное положение насосного агрегата;
• соответствующую опору трубопровода;
• доступ к электродвигателю и клеммной коробке;
• возможность технического обслуживания;
• соблюдение требований по электробезопасности.

Для крупных агрегатов массой около 170 кг необходимо использовать соответствующее грузоподъемное оборудование при транспортировке и монтаже.

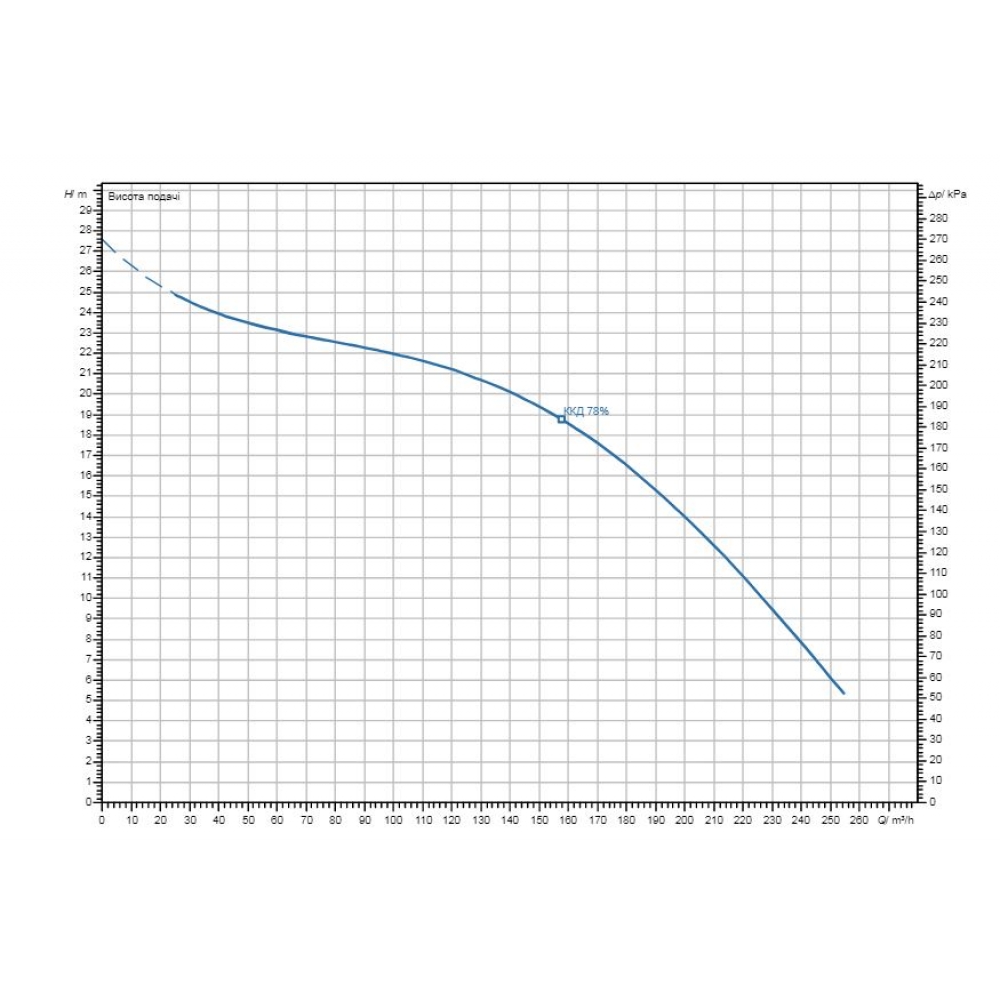

Технические характеристики Wilo-Atmos GIGA-I 100/120-11/2

​Данная модель Atmos GIGA-I 100/120-11/2 — это оптимальное решение для систем, где требуется надежная циркуляция при высоких температурах и давлении. Особенно эффективен насос в котельных, HVAC-системах и промышленных установках с непрерывным режимом работы.
