Циркуляционный насос Wilo-Stratos MAXO 40/0,5-10 PN6/10

Wilo-Stratos MAXO 40/0,5-10 PN6/10 — высокоэффективный циркуляционный насос с мокрым ротором, электронным регулированием производительности и энергоэффективным EC-двигателем. Модель предназначена для циркуляции воды в системах отопления, охлаждения и кондиционирования, а также может применяться с водно-гликолевыми смесями при соблюдении допустимых параметров рабочей среды.

Насос относится к интеллектуальной серии Wilo-Stratos MAXO и оснащен расширенным набором функций автоматического регулирования, контроля рабочих параметров и интеграции с системами управления зданием. Благодаря этому оборудование может использоваться как в стандартных инженерных системах, так и в сложных автоматизированных установках.

Для модели 40/0,5-10 PN6/10 максимальная высота подачи составляет до 10 м, присоединительный размер — DN 40, монтажная длина — 220 мм, а максимальная потребляемая мощность — 235 Вт.

Основные преимущества Wilo-Stratos MAXO

Wilo-Stratos MAXO объединяет циркуляционный насос, электронную систему управления и широкий набор функций регулирования в одном устройстве.

К основным особенностям модели относятся:

• высокоэффективный EC-двигатель с мокрым ротором;
• электронное управление производительностью;
• автоматический режим Wilo-Dynamic Adapt plus;
• регулирование по перепаду давления, температуре, расходу и другим параметрам;
• встроенный датчик температуры;
• функция автоматического распознавания отсутствия потока;
• защита от сухого хода;
• автоматическое деблокирование ротора;
• встроенный полный электронный контроль двигателя;
• возможность работы в составе системы здвоенных насосов;
• интерфейс Wilo Net;
• два аналоговых и два цифровых входа;
• два сигнальных реле;
• возможность установки коммуникационных модулей Wilo-CIF;
• Bluetooth-связь с мобильным приложением Wilo-Assistant;
• цветной графический дисплей диагональю 4,3";
• функция учета количества тепла и холода.

Автоматическое регулирование Wilo-Dynamic Adapt plus

Заводским режимом управления Wilo-Stratos MAXO является Wilo-Dynamic Adapt plus. В этом режиме насос автоматически адаптирует свою производительность в соответствии с текущими потребностями системы.

В отличие от режима с фиксированной рабочей точкой, пользователю не требуется постоянно задавать значение перепада давления. Электроника насоса анализирует рабочий режим и автоматически изменяет производительность двигателя.

Производителем заявлена возможность снижения энергопотребления до 20 % по сравнению с режимом управления dp-v при соответствующих условиях эксплуатации.

Для систем, где требуется другой алгоритм регулирования, предусмотрены дополнительные режимы.

Режимы регулирования

Wilo-Stratos MAXO 40/0,5-10 PN6/10 позволяет выбирать различные способы управления в зависимости от конфигурации инженерной системы.

Доступны:

• Wilo-Dynamic Adapt plus — автоматическая адаптация производительности;
• dp-v — переменный перепад давления;
• dp-c — постоянный перепад давления;
• dp-c в удаленной точке — регулирование по перепаду давления в наиболее удаленной точке системы;
• T-const. — поддержание постоянной температуры;
• dT-const. — поддержание постоянного перепада температур;
• Q-const. — поддержание постоянного расхода;
• n-const. — постоянная частота вращения;
• PID — пользовательское регулирование по заданному алгоритму;
• Multi-Flow Adaptation — управление в системах с несколькими насосами.

Такой набор режимов позволяет адаптировать насос к различным схемам отопления, охлаждения и водоснабжения.

Циркуляция в системах отопления и охлаждения

Насос Wilo-Stratos MAXO 40/0,5-10 рассчитан на работу с водой систем отопления и охлаждения, а также с водно-гликолевыми смесями в пределах допустимых производителем параметров.

В отопительных системах насос обеспечивает циркуляцию теплоносителя между источником тепла и потребителями. В системах охлаждения он используется для перемещения охлаждающей жидкости между холодильной установкой и потребителями холода.

Переключение между режимами отопления и охлаждения может выполняться автоматически, вручную либо внешним сигналом.

Функция Multi-Flow Adaptation

Для сложных систем с несколькими насосами предусмотрена функция Multi-Flow Adaptation.

Насосы могут обмениваться информацией через системную шину Wilo Net, благодаря чему производительность подающего насоса может адаптироваться к текущей потребности подключенных контуров.

Функция особенно актуальна для крупных инженерных систем с несколькими циркуляционными насосами и регулируемыми потребителями.

Работа со здвоенными насосами

Wilo-Stratos MAXO поддерживает управление здвоенными насосами.

В зависимости от конфигурации системы может использоваться:

• параллельная работа двух насосов;
• автоматическое распределение нагрузки;
• главный/резервный режим;
• оптимизация работы насосов по эффективности.

Также два отдельных насоса могут быть объединены в систему здвоенного насоса посредством Wilo Net.

Это позволяет организовать резервирование и адаптировать производительность насосной группы к фактической нагрузке системы.

Функции защиты и автоматической диагностики

Насос оснащен комплексом электронных функций защиты.

Предусмотрены:

• защита двигателя;
• обнаружение сухого хода;
• автоматическое деблокирование;
• автоматическое удаление воздуха из роторного отсека;
• автоматический аварийный режим;
• автоматическое снижение производительности в определенных условиях;
• распознавание отсутствия потока No-Flow Stop;
• контроль аналогового сигнала с возможностью обнаружения повреждения кабеля.

При возникновении неисправности или предупреждения информация отображается на дисплее в текстовом виде. Система также может выводить рекомендации по устранению соответствующей проблемы.

Управление и дисплей

Для настройки насоса используется встроенная панель управления с цветным графическим дисплеем диагональю 4,3 дюйма.

На дисплее могут отображаться:

• выбранный режим регулирования;
• заданное значение;
• текущий расход;
• температура;
• потребляемая мощность;
• потребление электроэнергии;
• активные функции и ограничения;
• сообщения о неисправностях и предупреждения.

Такой интерфейс позволяет контролировать текущий режим работы без подключения дополнительного оборудования.

Управление через Wilo-Assistant

Для настройки и диагностики предусмотрена связь через Bluetooth. С помощью приложения Wilo-Assistant можно считывать и изменять рабочие параметры насоса, а также выполнять сервисные операции и формировать протокол ввода оборудования в эксплуатацию.

Bluetooth-интерфейс встроен в насос, поэтому для стандартного подключения смартфона дополнительный коммуникационный модуль не требуется.

Подключение к системам автоматизации

Wilo-Stratos MAXO 40/0,5-10 PN6/10 рассчитан на интеграцию в системы автоматизации инженерного оборудования.

Насос оснащен:

• 2 аналоговыми входами;
• 2 цифровыми входами;
• 2 сигнальными реле;
• интерфейсом Wilo Net;
• разъемом для коммуникационных модулей Wilo-CIF.

Аналоговые входы поддерживают сигналы:

• 0–10 В;
• 2–10 В;
• 0–20 мА;
• 4–20 мА;
• датчик температуры Pt1000.

Также предусмотрено питание внешних датчиков напряжением 24 V DC.

Цифровые входы могут использоваться для внешнего отключения, задания минимальной или максимальной производительности, переключения между режимами отопления и охлаждения, ручного управления и блокировки управления.

Wilo-CIF и коммуникационные интерфейсы

При необходимости насос может быть дополнительно оснащен коммуникационным модулем Wilo-CIF.

В зависимости от выбранного модуля поддерживаются интерфейсы:

• Modbus RTU;
• Modbus TCP;
• BACnet MS/TP;
• BACnet IP;
• LON;
• PLR;
• CANopen.

Это позволяет интегрировать Wilo-Stratos MAXO в системы диспетчеризации и автоматизации зданий.

Учет тепла и холода

Встроенная электроника позволяет выполнять расчет количества тепла и холода. Данная функция может использоваться для мониторинга работы инженерной системы и анализа энергопотребления.

Насос также способен автоматически распознавать отсутствие потока и отключаться при выполнении условий функции No-Flow Stop.

Конструкция и материалы

Wilo-Stratos MAXO 40/0,5-10 PN6/10 выполнен по схеме циркуляционного насоса с мокрым ротором.

Основные материалы:

Рабочее колесо из PPS-GF40 сочетает небольшую массу с устойчивостью к воздействию теплоносителя. Вал с DLC-покрытием рассчитан на работу в условиях, характерных для циркуляционных насосов с мокрым ротором.

Температура и рабочее давление

Допустимая температура рабочей среды для данной модели составляет от −10 до +110 °C.

Максимальная температура окружающей среды — +40 °C.

Максимальное рабочее давление — 10 бар.

Для корректной работы при повышенной температуре необходимо обеспечить требуемое минимальное давление на входе насоса:

• при температуре среды 50 °C — не менее 3 м;
• при 95 °C — не менее 10 м;
• при 110 °C — не менее 16 м.

Энергоэффективный EC-двигатель

Насос оснащен электронно-коммутируемым EC-двигателем, который автоматически изменяет частоту вращения в зависимости от выбранного режима регулирования.

Индекс энергоэффективности модели составляет EEI ≤ 0,19.

Диапазон частоты вращения — от 750 до 3950 об/мин.

Номинальная мощность двигателя P2 составляет 195 Вт, а максимальная потребляемая мощность P1 — 235 Вт.

Питание осуществляется от однофазной сети:

1~230 В ±10 %, 50/60 Гц.

Монтаж

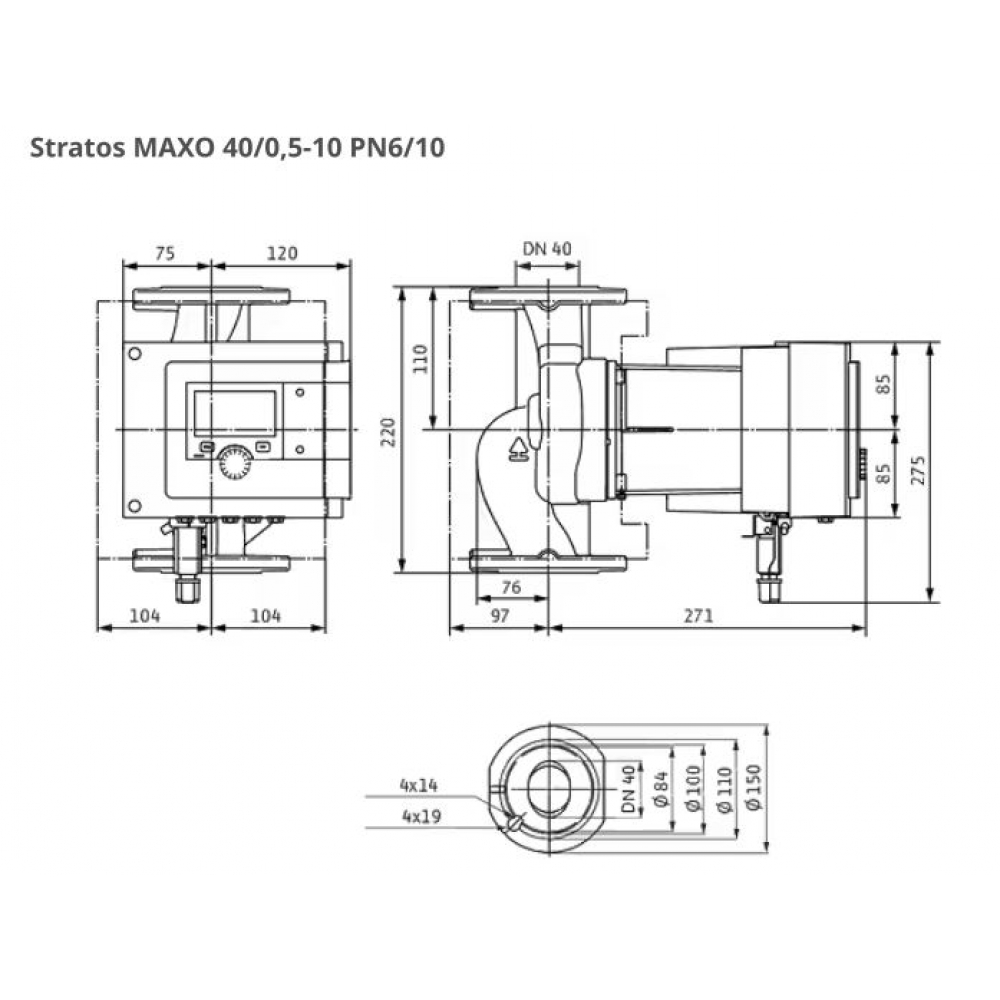

Wilo-Stratos MAXO 40/0,5-10 PN6/10 имеет трубное присоединение DN 40 и монтажную длину 220 мм.

Насос предназначен для линейного монтажа непосредственно в трубопровод. При установке необходимо соблюдать направление движения рабочей среды, указанное на корпусе, и требования инструкции производителя.

Степень защиты оборудования — IPX4D, класс изоляции — F.

В стандартный комплект входит теплоизоляционный кожух для применения в системах отопления.

Технические характеристики Wilo-Stratos MAXO 40/0,5-10 PN6/10

Комплект поставки

В стандартную комплектацию Wilo-Stratos MAXO 40/0,5-10 PN6/10 входят:

• циркуляционный насос;
• Wilo-Connector;
• 2 кабельных резьбовых соединения M16 × 1,5;
• шайбы для фланцевых болтов;
• уплотнения резьбовых соединений;
• теплоизоляционный кожух;
• краткая инструкция по монтажу и эксплуатации.

Дополнительные принадлежности

Для расширения функциональности доступны дополнительные аксессуары:

• теплоизоляция ClimaForm для предотвращения образования конденсата;
• коммуникационные модули Wilo-CIF;
• датчики температуры Pt1000;
• датчики перепада давления.

Где применяется Wilo-Stratos MAXO 40/0,5-10

Насос может использоваться в различных инженерных системах:

• системах отопления;
• системах охлаждения;
• системах кондиционирования;
• тепловых пунктах;
• котельных;
• центральных и локальных системах теплоснабжения;
• промышленных инженерных установках;
• автоматизированных системах HVAC;
• системах с несколькими насосными контурами.

Благодаря электронному регулированию и широкому набору интерфейсов Wilo-Stratos MAXO 40/0,5-10 PN6/10 может применяться как в самостоятельных насосных контурах, так и в составе комплексной системы автоматизации здания.
