Pedrollo 4SR4/72-PD — скважинный насос 7,5 кВт, 576 м

Pedrollo 4SR4/72-PD — погружной многоступенчатый насос для подачи чистой воды из скважин, колодцев и других источников. Модель оснащена трехфазным электродвигателем мощностью 7,5 кВт и рассчитана на создание напора до 576 м при максимальной производительности до 6 м³/ч.

Диаметр насосной части составляет 98 мм, поэтому агрегат предназначен для установки в скважины диаметром от 4". Компактный корпус позволяет использовать насос на объектах с ограниченным диаметром обсадной колонны.

Многоступенчатая конструкция обеспечивает высокий напор за счет последовательной работы рабочих ступеней. Pedrollo 4SR4/72-PD подходит для систем, где требуется подача относительно небольшого объема воды на значительную высоту.

Назначение Pedrollo 4SR4/72-PD

Насос применяется для организации автономного и централизованного водоснабжения, а также в системах, требующих высокого давления.

Основные области применения:

• водоснабжение частных домов и коттеджей;
• подача воды из глубоких скважин;
• водоснабжение административных и коммерческих объектов;
• системы полива и орошения;
• сельскохозяйственные установки;
• заполнение накопительных резервуаров;
• системы повышения давления;
• моечные установки;
• производственные и технологические процессы;
• промышленные системы водоснабжения.

Для автоматической подачи воды насос может использоваться совместно с гидроаккумулятором, реле давления, шкафом управления и другим оборудованием системы водоснабжения.

Конструкция насоса

Pedrollo 4SR4/72-PD выполнен в формате погружного многоступенчатого агрегата диаметром 98 мм. Рабочие ступени размещены последовательно, благодаря чему каждая последующая ступень увеличивает давление воды.

Корпусная часть выполнена из нержавеющей стали, устойчивой к коррозии. Рабочие колеса изготовлены из технополимера, что позволяет получить необходимую производительность при сохранении компактных размеров насосной части.

В конструкции предусмотрен встроенный обратный клапан, предотвращающий обратный поток воды после остановки агрегата.

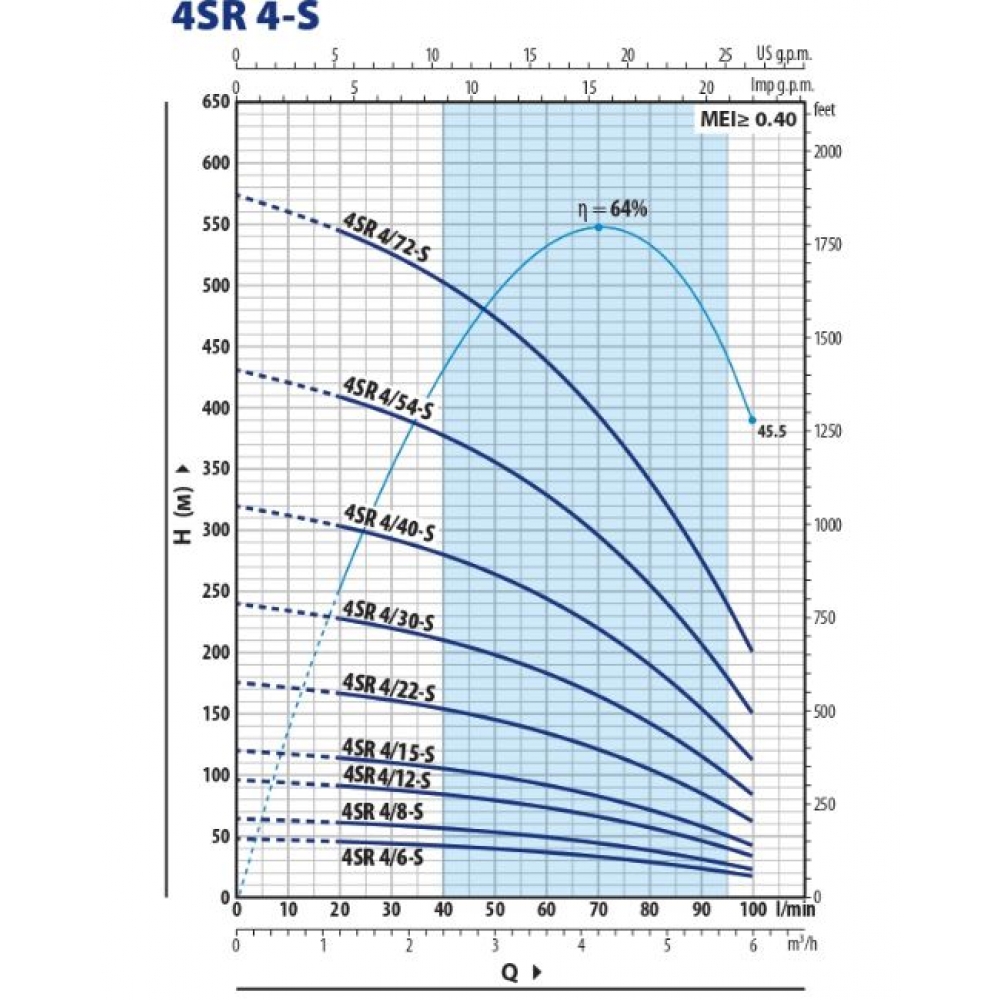

Рабочие характеристики

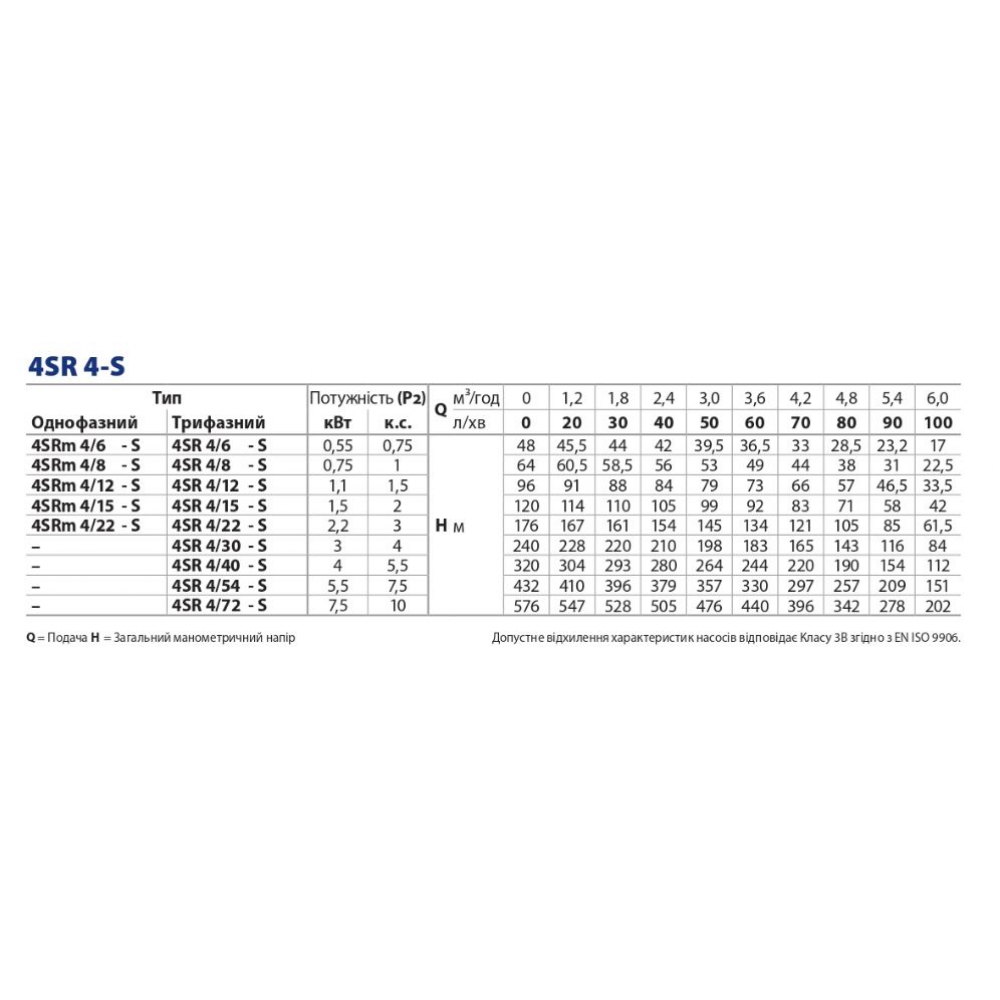

Максимальная производительность Pedrollo 4SR4/72-PD составляет 6 м³/ч, максимальный напор — 576 м.

Насос рассчитан прежде всего на создание высокого давления при умеренном расходе. Фактическая производительность зависит от глубины установки, уровня воды в скважине, высоты подъема и сопротивления трубопровода.

При подборе оборудования необходимо рассчитывать рабочую точку системы, поскольку значение 576 м является максимальным напором, а 6 м³/ч — максимальной производительностью и не достигаются одновременно.

Электродвигатель

Насос комплектуется трехфазным погружным электродвигателем мощностью 7,5 кВт с рабочим напряжением 380 В.

Двигатель рассчитан на продолжительную эксплуатацию при соблюдении допустимых параметров системы. Погружное исполнение обеспечивает работу электродвигателя непосредственно в скважине.

Основные параметры:

• мощность — 7,5 кВт;
• напряжение — 380 В;
• количество фаз — 3;
• частота сети — 50 Гц;
• режим работы — непрерывный;
• степень защиты — IP68.

Для подключения насоса используется соответствующее устройство управления и защиты трехфазного двигателя.

Материалы

Проточная часть Pedrollo 4SR4/72-PD рассчитана на длительную работу в воде и выполнена из материалов с высокой устойчивостью к коррозии и износу.

Основные материалы:

• корпус насоса — нержавеющая сталь;
• вал — нержавеющая сталь AISI 304;
• рабочие колеса — технополимер;
• диффузоры — технополимер;
• насосная часть — коррозионностойкое исполнение.

Рабочие колеса из технополимера обеспечивают стабильную работу многоступенчатой гидравлики и позволяют снизить массу насосной части.

Условия эксплуатации

Pedrollo 4SR4/72-PD предназначен для перекачивания чистой воды без крупных твердых включений.

Допустимые параметры рабочей среды:

• температура воды — до +40 °C;
• содержание песка — до 200 г/м³;
• максимальная глубина установки — 200 м.

Насос не предназначен для перекачивания жидкостей, агрессивных к материалам корпуса, рабочих колес и уплотнений.

Монтаж в скважину

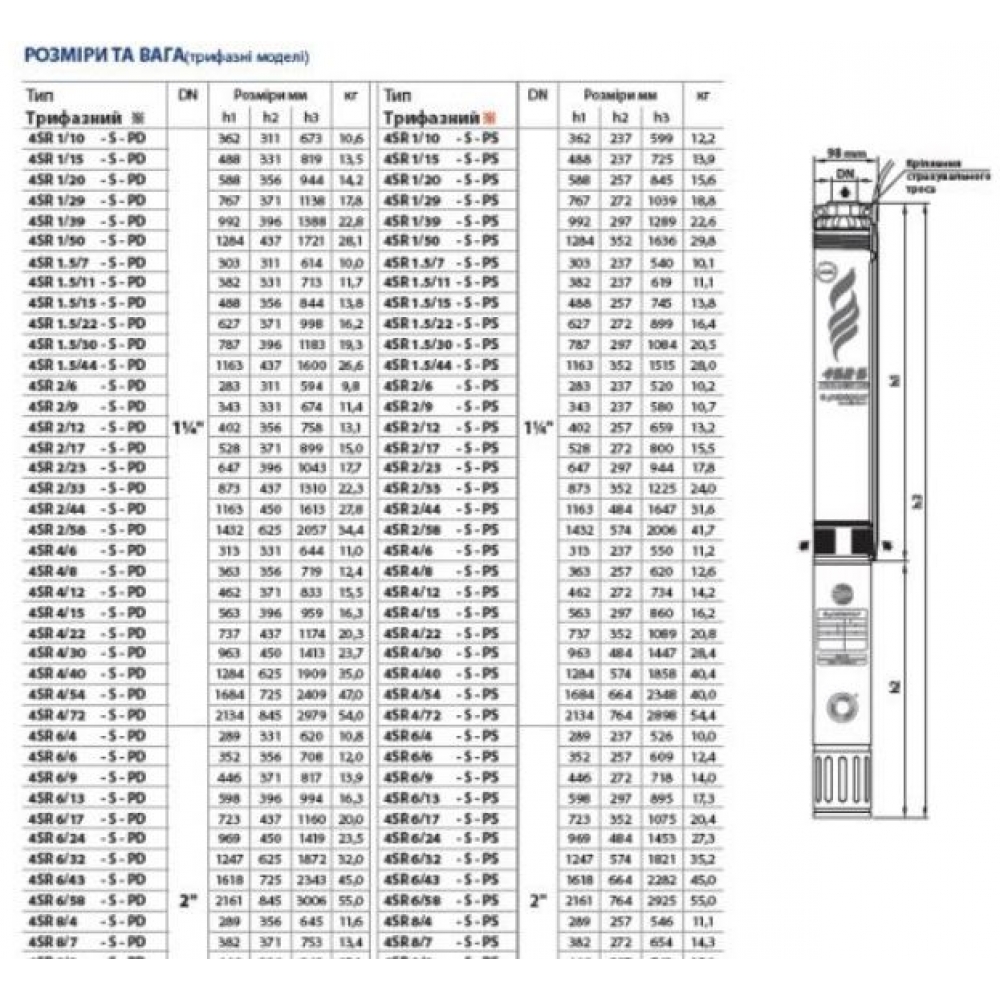

Диаметр насосной части составляет 98 мм, что позволяет устанавливать модель в стандартные скважины диаметром от 4".

Для исполнения 4SR4/72-PD размеры составляют:

При выборе места установки необходимо учитывать общую длину агрегата почти 3 м, диаметр обсадной трубы и возможность свободного размещения насоса внутри скважины.

Основные преимущества

Pedrollo 4SR4/72-PD сочетает компактный диаметр корпуса с очень высоким создаваемым напором.

Основные характеристики модели:

• напор до 576 м;
• производительность до 6 м³/ч;
• мощность двигателя 7,5 кВт;
• трехфазное питание 380 В;
• диаметр насосной части 98 мм;
• исполнение для 4-дюймовых скважин;
• многоступенчатая конструкция;
• корпус из нержавеющей стали;
• рабочие колеса из технополимера;
• встроенный обратный клапан;
• степень защиты двигателя IP68;
• непрерывный режим работы;
• допустимое содержание песка до 200 г/м³;
• максимальная глубина установки 200 м.

Технические характеристики Pedrollo 4SR4/72-PD

Pedrollo 4SR4/72-PD для глубоких скважин

Pedrollo 4SR4/72-PD — мощный скважинный насос для систем водоснабжения, в которых требуется высокий напор при производительности до 6 м³/ч. Двигатель 7,5 кВт, компактный диаметр 98 мм и многоступенчатая конструкция позволяют использовать агрегат в глубоких скважинах и системах с большой высотой подъема воды.

Модель подходит для бытового, сельскохозяйственного и промышленного водоснабжения, систем орошения, подачи воды в резервуары и технологических установок.
