Скважинный насос Pedrollo 4BLOCKm 4/9 1 HP 230 В

Pedrollo 4BLOCKm 4/9 — погружной многоступенчатый скважинный насос диаметром 4", предназначенный для подачи чистой воды из скважин и других водозаборных источников. Модель оснащена однофазным электродвигателем мощностью 0,75 кВт (1 HP) и девятиступенчатой центробежной гидравлической частью.

Насос рассчитан на производительность до 6 м³/ч (100 л/мин) и максимальный манометрический напор 71 м. Конструкция диаметром около 100 мм позволяет использовать 4BLOCKm 4/9 в стандартных 4-дюймовых скважинах при наличии необходимого монтажного зазора.

Серия 4-BLOCK разработана для бытового, гражданского и сельскохозяйственного водоснабжения, автоматического распределения воды с гидроаккумулятором и систем орошения. Производитель также допускает работу с водой, содержащей песок, при соблюдении установленного ограничения по его концентрации.

Назначение Pedrollo 4BLOCKm 4/9

Pedrollo 4BLOCKm 4/9 применяется для подъёма и транспортировки чистой воды из скважин. Благодаря многоступенчатой конструкции насос формирует необходимый напор при относительно компактных размерах корпуса.

Основные области применения:

• водоснабжение частных домов;
• водоснабжение дачных и загородных объектов;
• автоматические системы подачи воды;
• системы с гидроаккумулятором;
• полив и орошение;
• сельскохозяйственные установки;
• техническое водоснабжение;
• небольшие коммерческие и гражданские объекты.

При использовании совместно с гидроаккумулятором, реле давления и соответствующей арматурой насос может быть частью автоматизированной системы водоснабжения, обеспечивающей поддержание давления в водопроводе.

Многоступенчатая центробежная конструкция

Pedrollo 4BLOCKm 4/9 относится к многоступенчатым погружным центробежным насосам. Гидравлическая часть состоит из 9 ступеней, последовательно увеличивающих давление перекачиваемой воды.

Такое исполнение позволяет получить высокий напор при диаметре насоса около 100 мм и использовать оборудование непосредственно внутри скважины.

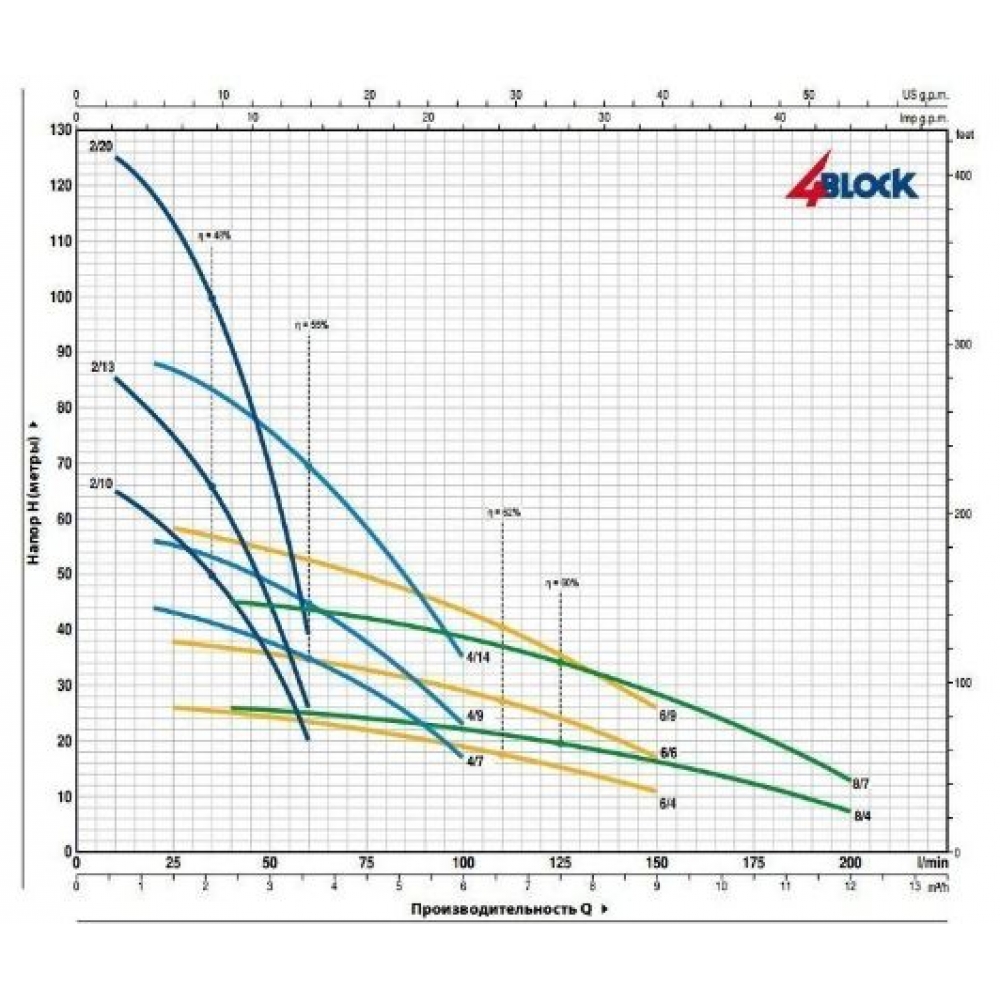

Для модели 4BLOCKm 4/9 производительность составляет до 100 л/мин, или 6 м³/ч. Максимальная напорная характеристика достигает 71 м при закрытой напорной линии; по мере увеличения расхода напор уменьшается в соответствии с рабочей характеристикой насоса. Например, при расходе 3,6 м³/ч напор составляет около 53,5 м, а при 6 м³/ч — около 22,5 м.

Поэтому при подборе насоса необходимо ориентироваться не только на максимальный напор, но и на фактическую рабочую точку системы.

Рабочий диапазон

Основные гидравлические параметры модели:

• максимальная производительность — 6 м³/ч;
• максимальная подача — 100 л/мин;
• максимальный напор — 71 м;
• количество ступеней — 9;
• мощность двигателя — 0,75 кВт / 1 HP.

Рабочая характеристика насоса позволяет использовать его как для систем с относительно небольшим расходом и повышенным требуемым напором, так и для водоснабжения с более высокой производительностью при меньшем давлении.

Характеристики серии 4-BLOCK приведены производителем с допусками согласно EN ISO 9906, Grade 3B.

Конструкция и материалы

Насос имеет компактный цилиндрический корпус диаметром 100 мм, соответствующий формату 4-дюймового скважинного оборудования.

В конструкции применяются материалы, рассчитанные на длительную работу в погруженном состоянии:

• корпусная часть — нержавеющая сталь;
• рабочие колёса — Lexan 141-R для указанной модификации;
• электрическая часть защищена от проникновения воды;
• степень защиты двигателя — IPX8;
• класс изоляции — F.

Конструкция серии 4-BLOCK также предусматривает элементы из нержавеющей стали AISI 304 в проточной и корпусной части; в актуальной документации Pedrollo для серии указаны нержавеющие элементы корпуса, вал AISI 304, а также рабочие колёса и диффузоры из инженерных полимеров в зависимости от исполнения.

Работа с водой, содержащей песок

Pedrollo 4BLOCKm 4/9 предназначен для перекачивания чистой воды, однако допускается наличие ограниченного количества механических примесей.

Для данной серии производитель указывает допустимое содержание песка до 200 г/м³ в актуальной документации.

При эксплуатации конкретной модификации необходимо соблюдать условия, указанные для выбранной версии насоса и не допускать превышения допустимой концентрации песка. Повышенное содержание абразивных частиц может ускорить износ рабочих элементов насоса.

Электродвигатель

Pedrollo 4BLOCKm 4/9 оснащён однофазным погружным электродвигателем мощностью 0,75 кВт, что соответствует 1 HP.

Электропитание:

• напряжение — 230 В;
• частота — 50 Гц;
• мощность P2 — 0,75 кВт;
• номинальный ток — около 6 А;
• режим работы — S1, продолжительный;
• класс изоляции — F;
• степень защиты — IPX8.

Встроенная тепловая защита обмотки предназначена для защиты двигателя при недопустимом повышении температуры. Для однофазного исполнения также предусмотрен рабочий конденсатор.

Установка в скважине

Диаметр корпуса составляет 100 мм, а напорный патрубок имеет резьбовое подключение 1 1/4".

Насос может устанавливаться:

• вертикально;
• горизонтально;
• непосредственно в скважине подходящего диаметра;
• на глубине до 60 м ниже уровня воды при использовании кабеля соответствующей длины.

Для модели 4BLOCKm 4/9 производитель указывает длину кабеля 20 м в исполнении PBS-P.

При монтаже необходимо обеспечить свободное прохождение насоса по обсадной трубе и исключить возможность его контакта с конструкцией скважины. Электрический кабель должен быть защищён от механических повреждений, а все соединения — выполнены с соблюдением требований электробезопасности.

Температура перекачиваемой воды

Максимальная допустимая температура рабочей жидкости составляет +35 °C.

Насос предназначен прежде всего для подачи холодной воды из скважин, систем водоснабжения и водозаборных источников.

Использование воды с температурой выше допустимого значения может привести к нарушению нормального теплового режима электродвигателя и гидравлической части.

Количество пусков и режим работы

Электродвигатель рассчитан на продолжительный режим эксплуатации S1.

Допустимое количество включений составляет до 20 пусков в час при равномерных интервалах. Это особенно важно учитывать при проектировании автоматической системы водоснабжения с реле давления.

При частых включениях насоса желательно использовать гидроаккумулятор соответствующего объёма, чтобы сократить количество циклов запуска и остановки двигателя.

Автоматическое водоснабжение

Pedrollo 4BLOCKm 4/9 может использоваться в составе автоматической насосной станции.

Типовая система может включать:

• скважинный насос;
• гидроаккумулятор;
• реле давления или электронный контроллер;
• обратный клапан;
• запорную арматуру;
• манометр;
• трубопровод водоснабжения.

При открытии точки водоразбора давление в системе снижается, после чего автоматика запускает насос. После восстановления заданного давления насос отключается.

Такой принцип позволяет организовать автоматическую подачу воды в дом или на объект без необходимости ручного включения насоса.

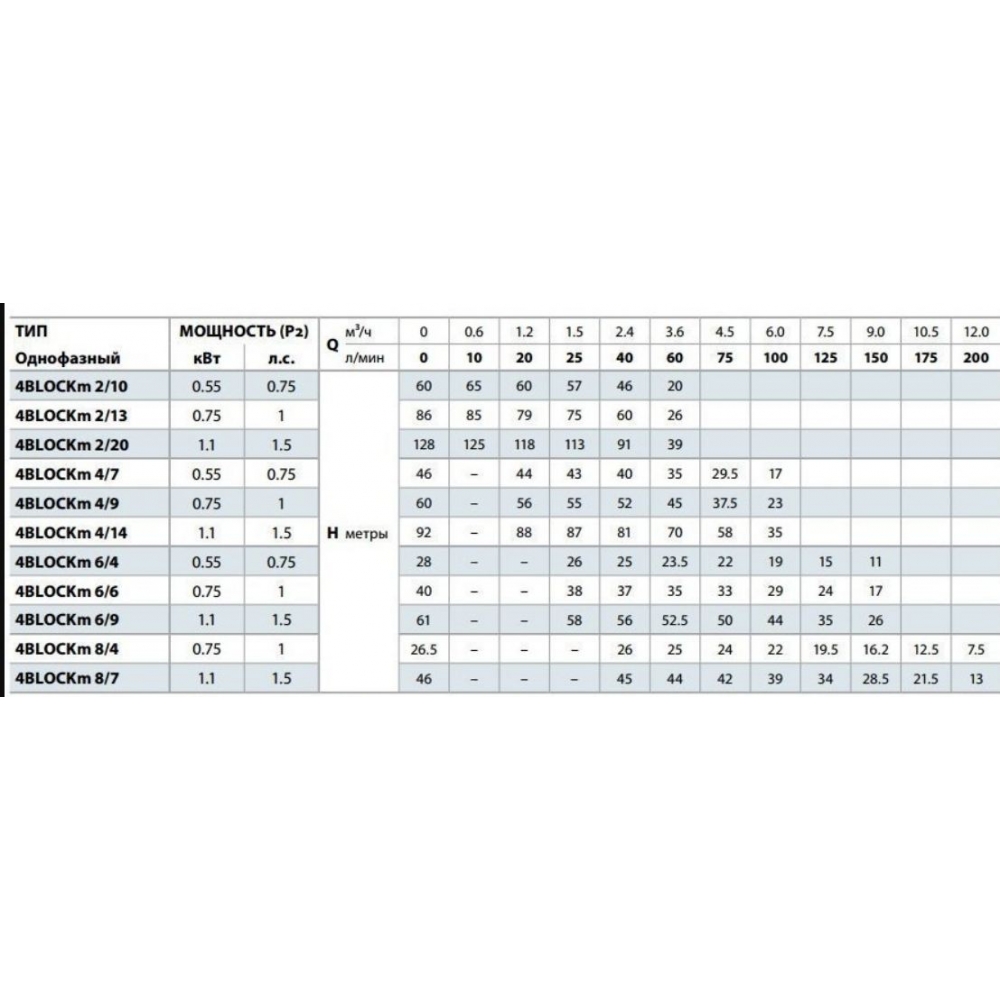

Основные технические характеристики

Преимущества Pedrollo 4BLOCKm 4/9

К основным особенностям модели относятся:

• 4-дюймовый формат для установки в скважинах;
• девятиступенчатая центробежная гидравлическая часть;
• максимальный напор до 71 м;
• производительность до 6 м³/ч;
• двигатель мощностью 0,75 кВт;
• однофазное питание 230 В;
• нержавеющая конструкция;
• степень защиты IPX8;
• продолжительный режим работы S1;
• встроенная тепловая защита двигателя;
• возможность вертикального и горизонтального монтажа;
• кабель питания длиной 20 м;
• возможность работы с водой с ограниченным содержанием песка;
• применение в автоматических системах водоснабжения и орошения.

Итог

Pedrollo 4BLOCKm 4/9 — 4-дюймовый многоступенчатый погружной насос с девятью ступенями, двигателем 0,75 кВт и электропитанием 230 В / 50 Гц. Модель обеспечивает подачу до 6 м³/ч и максимальный напор 71 м, имеет корпус диаметром 100 мм, напорное подключение 1 1/4" и рассчитана на работу в продолжительном режиме S1.

Насос подходит для водоснабжения частных домов и коммерческих объектов, автоматических систем с гидроаккумулятором, полива и орошения. При выборе необходимо учитывать требуемый расход, фактическую глубину установки, динамический уровень воды и суммарные гидравлические потери трубопровода.
